RILIEVO LASER SCANNER E MODELLAZIONE BIM DELLA FORTEZZA FIRMAFEDE A SARZANA (SP)

LUOGO Sarzana (SP)
PAESE Italia
CLIENTE Direzione regionale Musei Liguria
ANNO 2022
DESCRIZIONE Rilievo Laser Scanner e modellazione BIM

CENNI STORICI

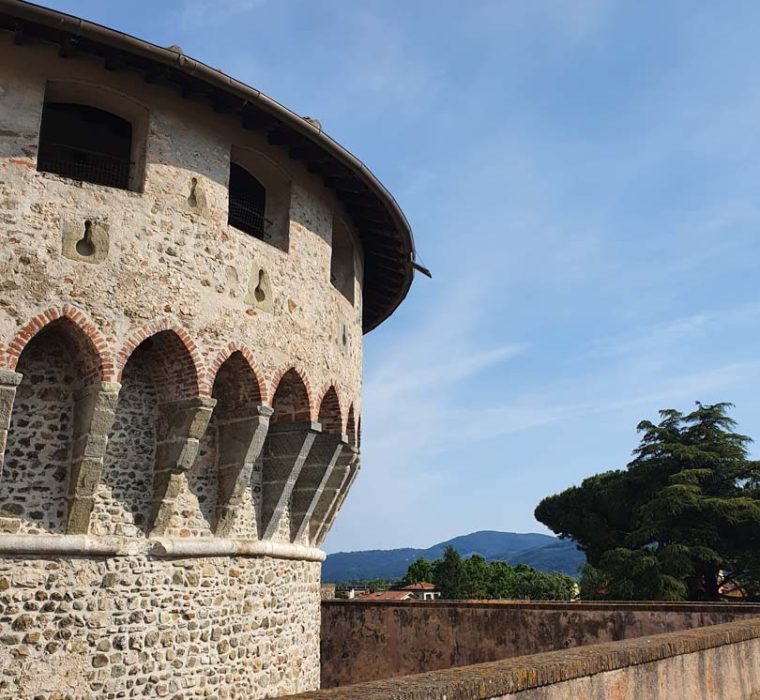

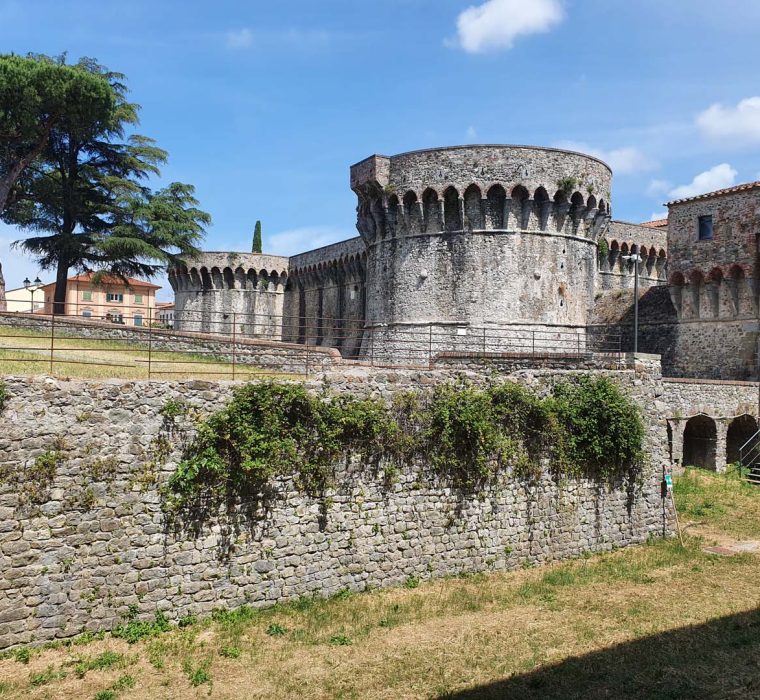

La Fortezza Firmafede, chiamata anche Cittadella, è una fortificazione militare situata nel centro storico della Città di Sarzana, in provincia della Spezia.

Il complesso difensivo fu edificato originariamente nel 1249 ad opera dei Pisani, alleati della città. A seguito della sua distruzione fu ricostruita dai fiorentini che sotto Lorenzo De’ Medici la trasformarono in una vera e propria roccaforte militare.

Nel XIX secolo la Fortezza ospitò la caserma di polizia e successivamente, fino agli anni ’70 del XX secolo fu adibita a carcere.

Tra il 1985 ed il 2003, l’allora Ministero dei Beni e delle Attività Culturali finanziò un ciclo di restauri che hanno contribuito a rendere la Fortezza Firmafede un luogo riferimento per molteplici attività culturali di richiamo anche nazionale.

OBIETTIVO:

L’obiettivo della presente attività consiste nella restituzione del gemello digitale del forte.

Il rilievo ed il modello BIM contribuiscono a migliorare la conoscenza e la comprensione dell’articolazione del complesso, garantendo un riferimento preciso per attività di adeguamento sismico o progettazione impiantistica ed architettonica.

CAMPAGNA DI RILIEVO

STRUMENTI UTILIZZATI CARATTERISTICHE TECNICHE
Laser Scanner Leica RTC360

Classe Laser 1 (in accordo alla IEC 60825-1:2014)
1550 nm (invisible)

Range fino a 130 m

Risoluzione da 3 mm a 10 m

Accuratezza 1.9 mm a 10 m

Acquisizione fotografie con sistema di 3 fotocamere da 36 MP di 432 MP di dati grezzi per immagine sferica calibrata a 360° x 300°; funzione HDR

Laser scanner Leica BLK2FLY

Classe Laser 1 (in accordo alla IEC 60825-1:2014)

Lunghezza d’onda 830 nm

Campo visivo 360° (verticale)/270° (orizzontale)

Range fino a 25 m

Misurazione punti 420,000 pts/sec

Sistema di acquisizione a 5 telecamere, 1.6 MP, 300° x 180° totali; global shutter

Il rilievo della Fortezza Firmafede richiede l’utilizzo combinato di più strumenti: il Laser Scanner a postazione fissa RTC360 per l’acquisizione degli interni e delle terrazze ed il Laser Scanner Leica BLK2FLY per il rilievo delle coperture e delle mura perimetrali.

Il Laser Scanner BLK2FLY sfrutta la tecnologia di volo a ‘guida autonoma’ che consente al pilota di programmare il piano di volo sulla base delle aree da rilevare che vengono identificate tramite le telecamere di bordo e geolocalizzate tramite le funzioni GPS. La modalità di ‘guida manuale’ viene utilizzata esclusivamente per pilotare l’apparecchio durante le fasi più critiche della missione o in corrispondenza di zone complesse ed articolate.

GESTIONE ED ELABORAZIONE DEI DATI DI RILIEVO

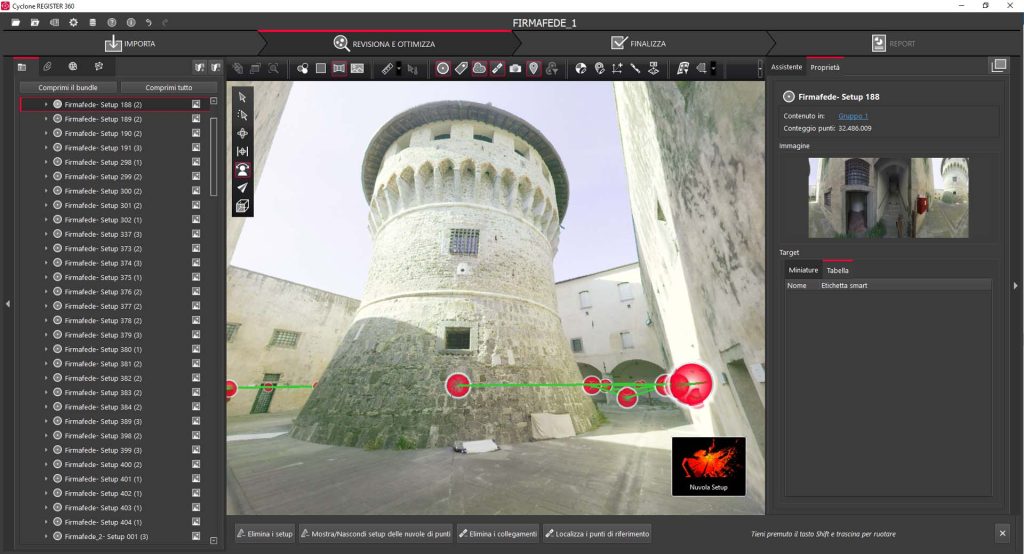

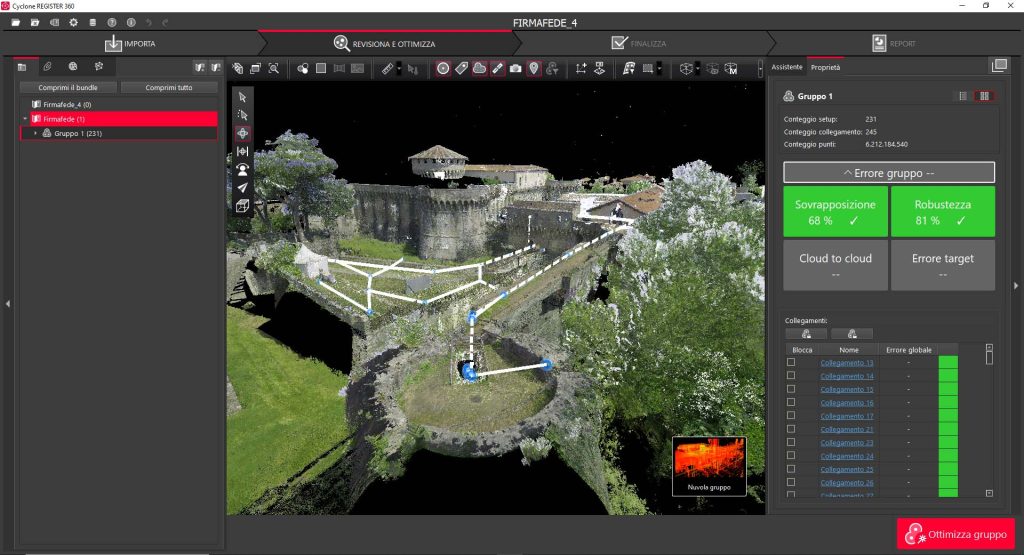

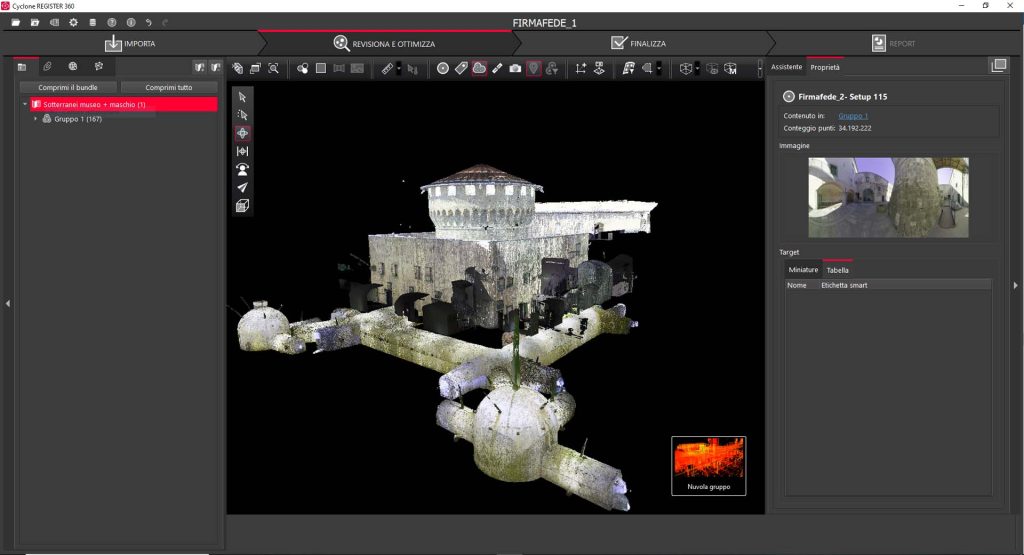

Al termine del rilievo in campo, i dati scaricati dai diversi strumenti sono combinati e gestiti all’interno dello stesso software Cyclone Register 360.

Il pre-allineamento automatico delle scansioni viene perfezionato e verificato, la nuvola di punti viene ‘ripulita’ e ‘decimata’ in funzione degli obiettivi ed il rilievo viene georeferenziato sulla base dei punti GPS acquisiti.

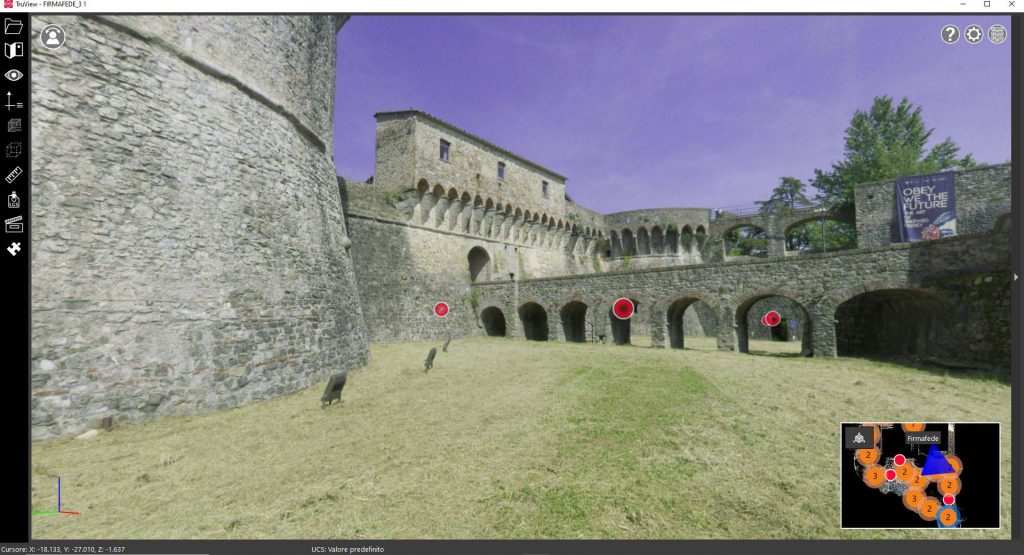

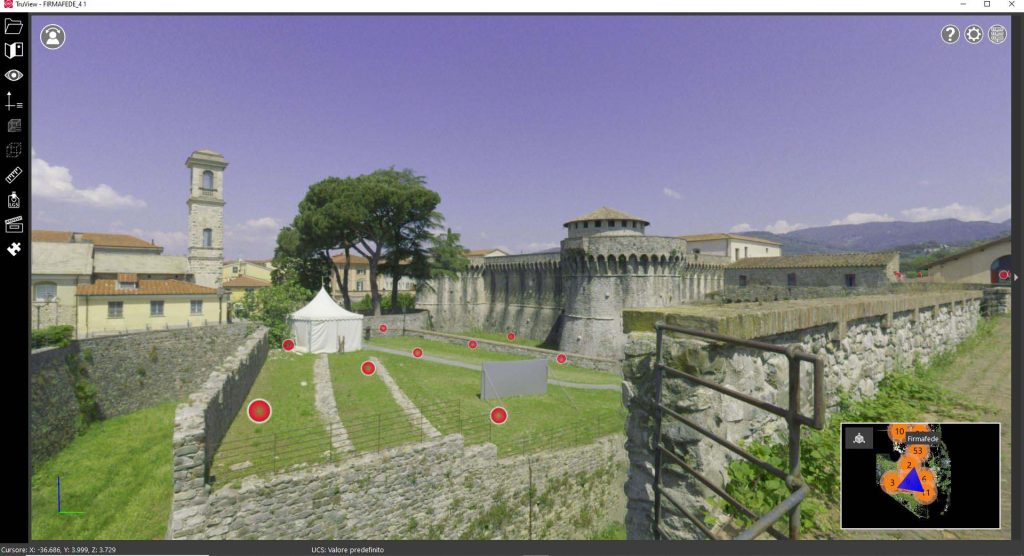

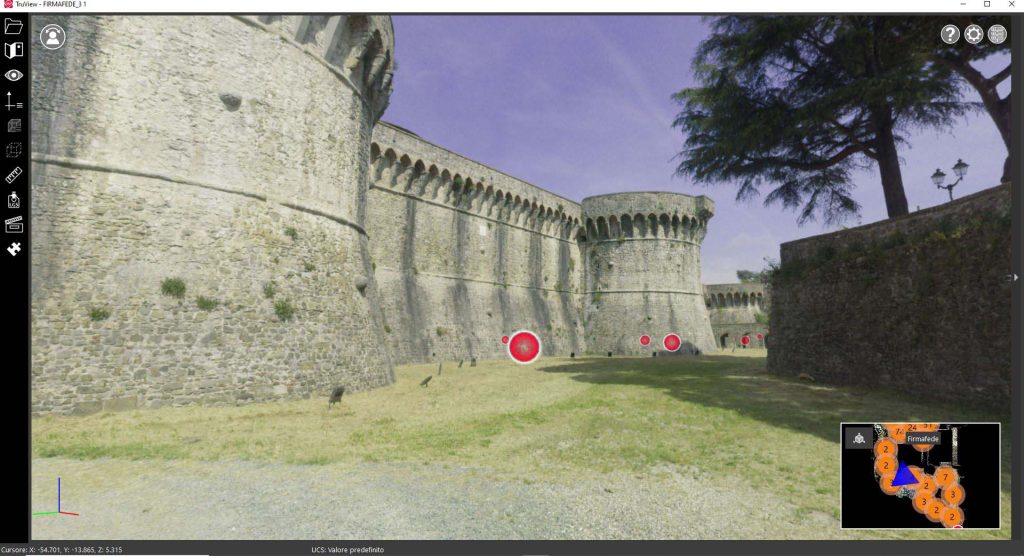

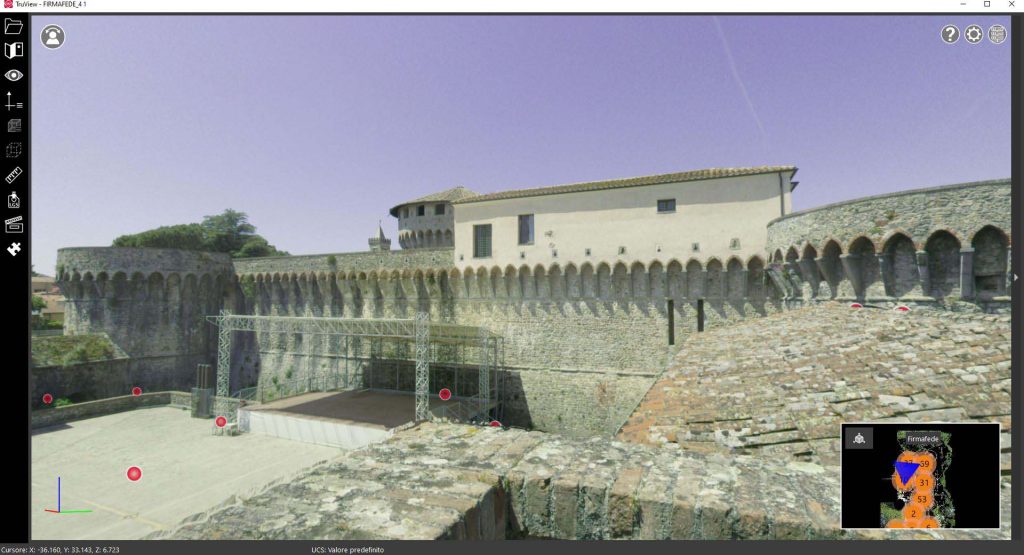

Procediamo con l’esportazione di una nuvola di punti totalmente fedele alla realtà e di fotografie a 360° tramite le quali è possibile navigare all’interno del sito ed effettuare sopralluoghi virtuali.

MODELLAZIONE SCAN TO BIM

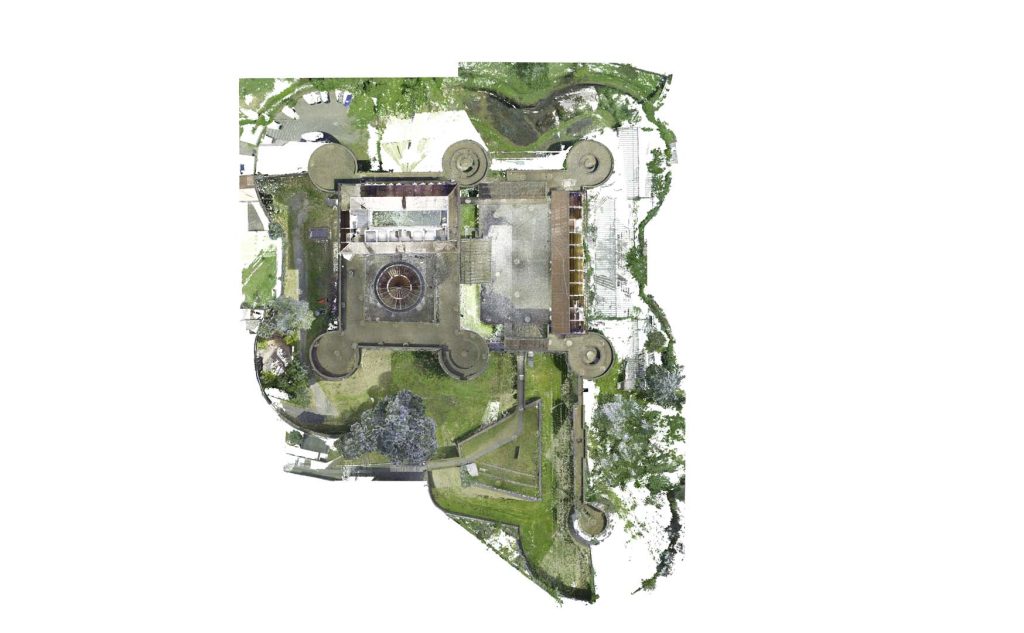

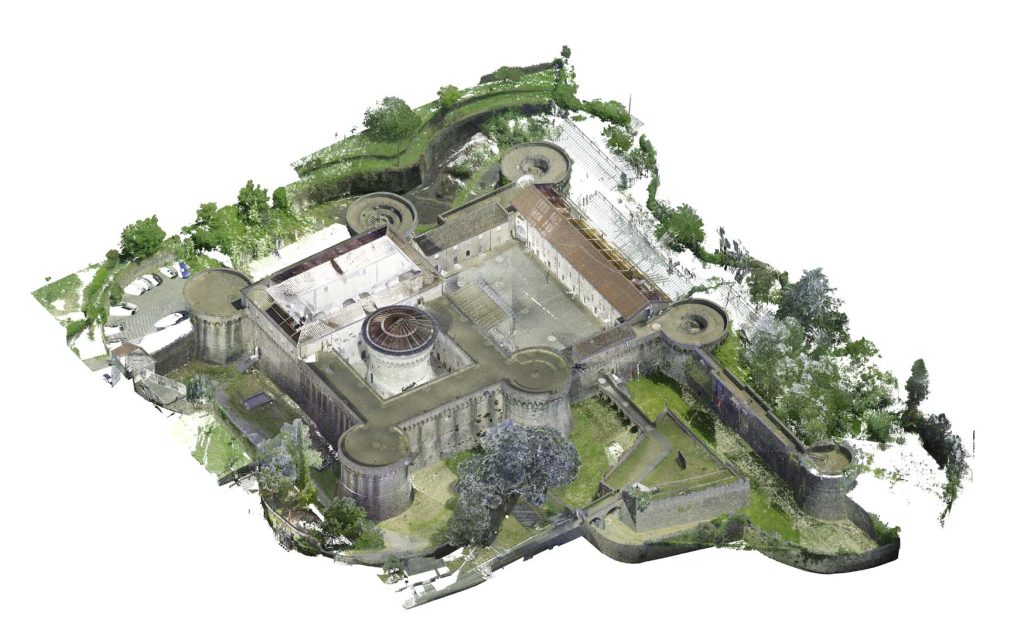

La nuvola di punti ottenuta costituisce una base sicura e dettagliata da utilizzare come riferimento per costruire il gemello digitale dell’edificio.

La modellazione di un edificio così complesso ed articolato richiede competenze avanzate nell’utilizzo dello strumento: la creazione degli oggetti parametrici è funzionale all’ottimizzazione dei tempi e viene gestita tramite famiglie di base che possono essere riadattate e perfezionate per rispondere a casistiche specifiche più articolate.

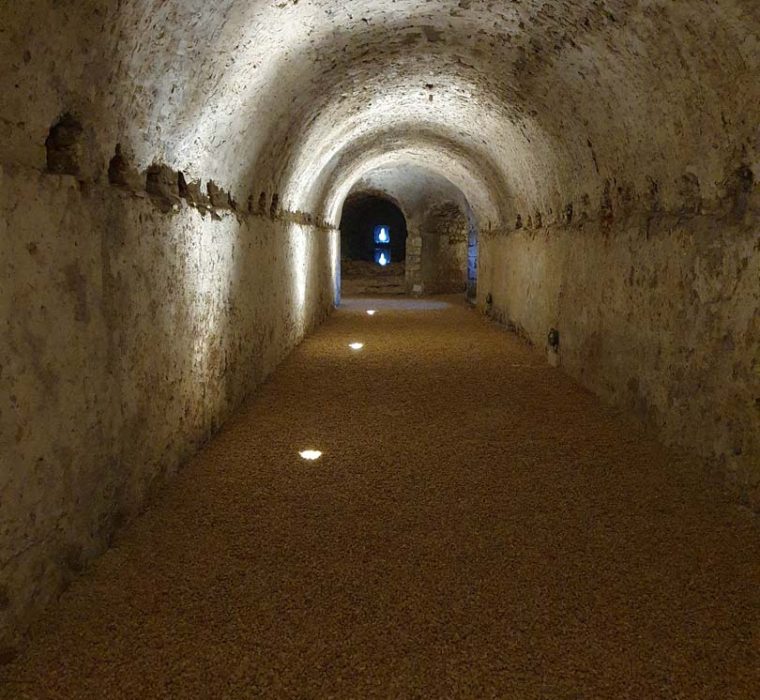

Il modello diventa inoltre un riferimento essenziale per comprendere l’articolazione degli spazi ed i rapporti tra ‘vuoto’ e ‘pieno’, soprattutto in questa situazione particolare dove l’edificio si intreccia con il colle e molti percorsi ed ambienti sono scavati nel terreno.

Il modello BIM è utilizzato per estrapolazione di elaborati grafici quali piante, prospetti e sezioni, in funzione delle necessità e degli obiettivi.
